项     目

主要技术参数

型号

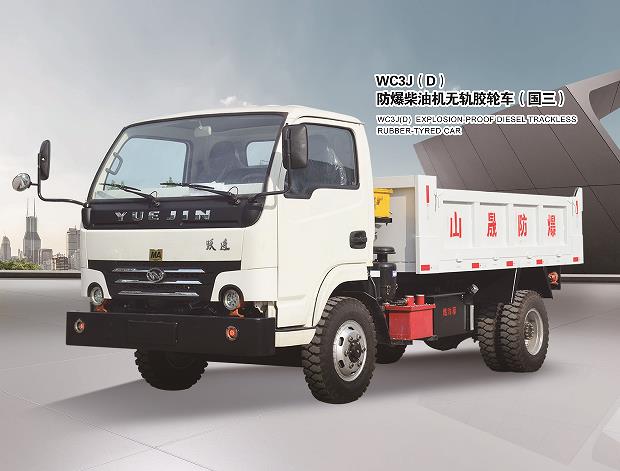

WC3J(D)

整备质量（kg）

5220

额定载货重量（kg）

3000

外形尺寸（长×宽×高）（mm）

5560×2000×2400

轴距（mm）

3100

前轮距（mm）

1640

后轮距（mm）

1550

最小离地间隙 （满载,mm）

160

爬坡能力（°）

14

各档速度（km/h）

Ⅰ档

8

Ⅱ档

14

Ⅲ档

30

R档

8.5

最小通过能力半径（mm）

内：4420，外7500

最大牵引力（kN）

28

传动方式

机械传动

制动型式

行车制动

充液制动、湿式制动器

停车制动

安全失效型中央制动器

紧急制动

安全失效型湿式制动器

驱动形式

四轮驱动

燃油箱容量（L）

90

防爆柴油机型号

HN4105DZLDFB

防爆柴油机功率（kW）

74

防爆柴油机额定转速（r/min）

2200

保护型式

防爆电保护

接近角

31°

离去角

38°

后悬（mm）

1320

最大举升角度（°）

42

轴荷

空载(Kg)

前轴

2650

后轴

2570

满载(Kg)

前轴

3260

后轴

4960

发

动

机

型号

HN4105DZLDFB

型式

立式、直列、水冷、四冲程

燃烧室型式

高压共轨

额定功率/转速（kW/min）

74/2200

最大扭矩（N·m）

300

燃油消耗率（g/kW·h）

≤245

起动方式

防爆电起动

冷却系统

强制水冷

 传

动

系

统

离合器型式

单片、干式周布弹簧防爆离合器

传动轴

单根、管状、开式、有两个万向节

差速器

对称式锥齿轮轮间差速器

半轴

全浮

车轮

（前轮/后轮）

轮胎规格

7.50-16LT

轮胎气压

0.7MPa

制动系统

行车/驻车制动型式

充液制动、湿式制动器/安全失效型中央制动器

 转向

系统

型式

机械、蜗轮蜗杆式转向器

转向拉杆

后置梯形转向传动机构

电

器

系

统

矿用隔爆型柴油机车用发电机

FB600/28

矿用隔爆型照明灯

DGY30/24L

矿用隔爆型机车信号灯

DGY5/24Lx

矿用柴油机车保护装置

ZCB24

矿用隔爆型锂离子蓄电池电源

DXBL2560/25.6Q

柴油机车用隔爆型起动机

ZBQ-7.8/24
