项     目

主要技术参数

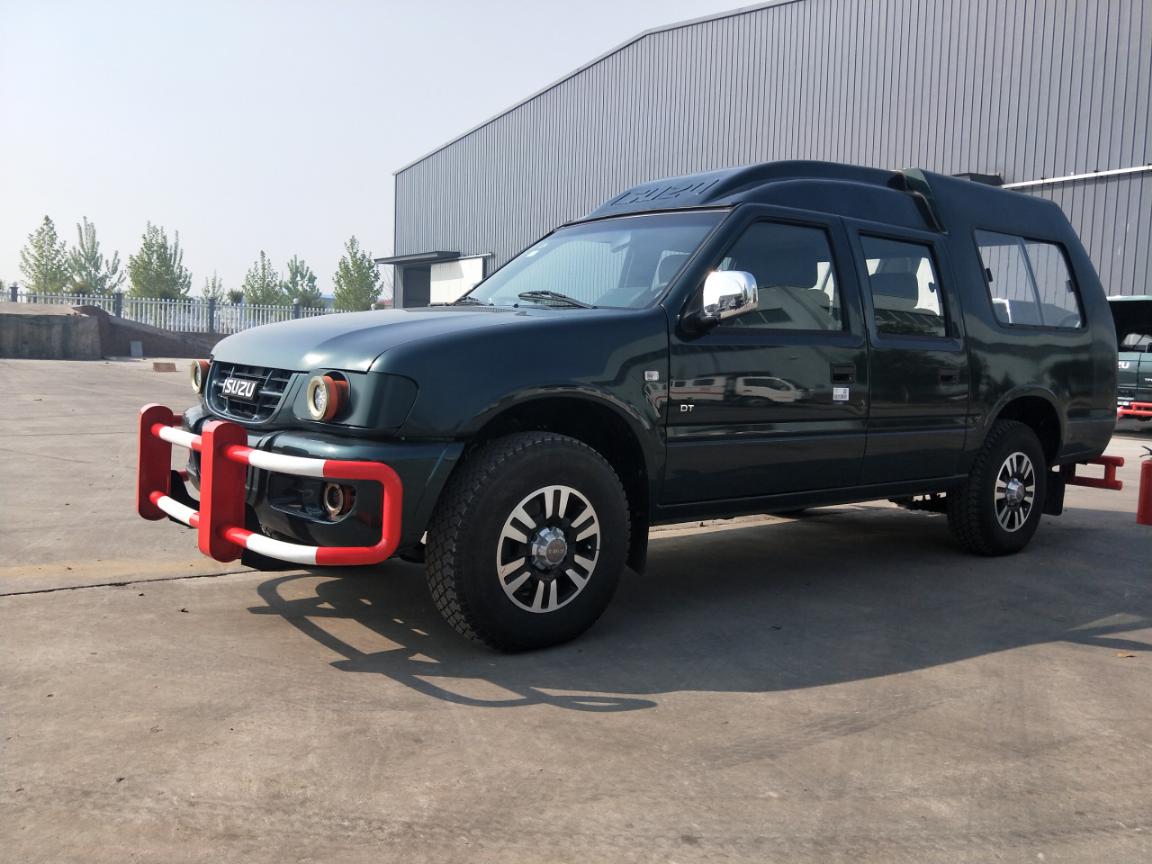

型号

WC9RJ(A)

整备质量（kg）

2450±70

额定乘员（人）

9

外形尺寸（长×宽×高）（mm）

（5400±150）×（1870±50）×（1950±50）

轴距（mm）

3025±90

前轮距（mm）

1475±40

后轮距（mm）

1435±40

最小离地间隙 （满载,mm）

200±20

爬坡能力（°）

14

各档速度（km/h）

Ⅰ档

10±1

Ⅱ档

22±2

R档

8±0.5

最小通过能力半径（mm）

内：3800±100，外6600±150

最大牵引力（kN）

11

传动方式

机械传动

制动型式

行车/紧急制动

四轮制动、弹簧制动、液压释放、湿式制动器

停车制动

中央制动、弹簧制动、液压释放、湿式制动器

驱动形式

四轮驱动

燃油箱容量（L）

53

防爆柴油机型号

HN495DZLDFB(A)

防爆柴油机功率（kW）

30

防爆柴油机额定转速（r/min）

2400

保护型式

防爆电保护

接近角（°）

20±2

离去角（°）

20±2

后悬（mm）

1330±40

轴荷

空载(Kg)

前轴

1050±30

后轴

1400±40

满载(Kg)

前轴

1200±30

后轴

1880±40

发

动

机

型   号

HN495DZLDFB(A)

型   式

直列、四冲程、增压中冷、高压共轨

缸数×缸径（mm）×冲程（mm）

4×95×100

压 缩 比

18：1

排   量（L）

2.83

最大功率（kW）/转速（r/min）

30/2400

最大扭矩（N.m）/转速（r/min）

167/1600

全负荷最低燃油消耗（g/kw/h）

220

离合器

型式

单片、干式、液压操纵

踏板自由行程

5.0～15.0

变

速

器

型   号

MSB-5S

型   式

全同步变速器

              分动器

高低速手动转换式

传    动    轴

单根、管状、开式、十字轴刚性万向节

后

桥

型    式

小螺旋锥齿轮和准双曲线齿轮半浮式

油    量

1.8升

前    桥

可锻铸铁外壳和半轴套管、带CVJ和DOJ的全浮式

车    轮

车    轮

               6.5J×15

轮    胎

LT235/75R15

轮胎气压

0.25兆帕

悬 挂

前悬挂

纵置半椭圆钢板弹簧,液力双向作用筒式减震器

后悬挂

转向器

型式

循环球式助力转向

自由行程

10～30mm

油容量

1升

制

动

器

型    式

液压制动

行车制动

四轮制动、液压制动、湿式制动器

停车/紧急制动

中央制动、弹簧制动、液压释放、湿式制动器

车  厢

后开式, 全金属结构后开门

车箱内部尺寸（长×宽×高）（mm）

1510×1550×1260

车       架

“[”型断面纵梁,局部加强,及横梁组成的梯形结构

防爆电气

矿用柴油机车保护装置

ZCB24

柴油机车用隔爆型起动机

           ZBQ-7.7/24

矿用隔爆型柴油机车用发电机

FB600/28

矿用隔爆型锂离子蓄电池电源

DXBL2560/25.6Q

矿用隔爆型机车照明信号灯

DGY1-30/24L(前大灯2个 ，后灯2个，2×30W，24V)

矿用隔爆型LED机车信号灯

DGY5/24L （前后各2个，2×5W，24V)

煤矿用隔爆型控制按扭

BZA-5/36-1

矿用隔爆型信号开关

BAX-6/24

矿用浇封兼本安型电子喇叭

DLEC24

矿用本安型按钮

AH15/250

自动保护装置

当出现以下任何一项时，声、光报警，1min内自动熄火停机

1、排气温度达(68±2)℃

2、机体表面温度达(148±2)℃

3、冷却水温达(93±2)℃

4、机油压力低至(0.1±0.02)MPa

5、冷却水位低至设定值

6、 瓦斯浓度达到0.5%时
