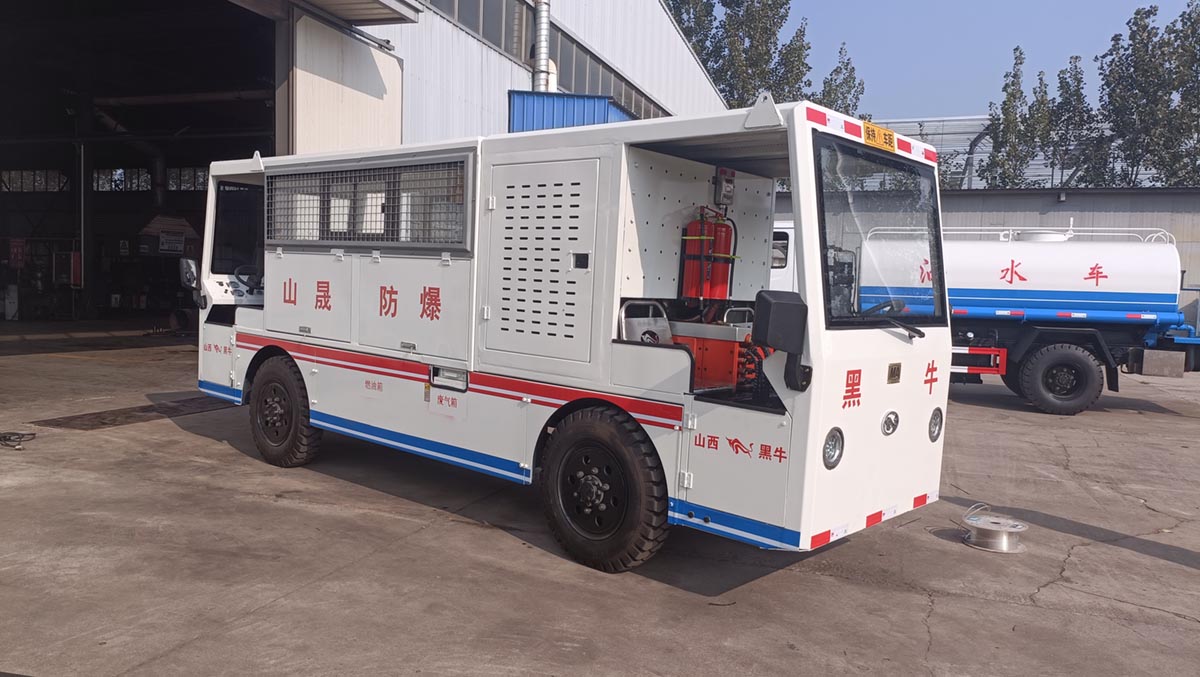

WCS12RE防爆柴油机无轨胶轮车
WCS12RE防爆柴油机无轨胶轮车技术参数
|
项 目 |
主要技术参数 |
备注 |
|
型号 |
WCS12RE |
|
|
整备质量 (kg) |
3900 |
|
|
额定乘人数 (人) |
12 |
|
|
外形尺寸 (长× 宽× 高) (mm ) |
(5150±150) × ( 1350±30) × (2075±50) |
|
|
轴距 (mm ) |
2860±60 |
|
|||
|
前轮距 (mm ) |
1160±30 |
|
|||
|
后轮距 (mm ) |
1160±30 |
|
|||
|
最小离地间隙 (满载,mm ) |
170±9 |
|
|||
|
爬坡能力 (°) |
14 |
|
|||
|
各档速度 (km/h) |
Ⅰ档 |
11±1 |
|
||
|
Ⅱ档 |
17±1 |
|
|||
|
RⅠ档 |
11±1 |
|
|||
|
RⅡ档 |
17±1 |
|
|||
|
最小通过能力半径 (mm ) |
内：5750±150，外8050±200 |
|
|||
|
最大牵引力 (kN) |
≥20 |
|
|||
|
传动方式 |
液力传动 |
|
|||
|
制动型式 |
行车制动、停车制动/紧急制动 |
四轮制动、弹簧制动、液压释放、湿式制动器 |
|
||
|
驱动形式 |
四轮驱动 |
|
|||
|
燃油箱容量 (L) |
40 |
|
|||
|
防爆柴油机型号 |
HN495DZLDFB(A) |
|
|||
|
防爆柴油机功率 (kW) |
30 |
|
|||
|
防爆柴油机额定转速 (r/min ) |
2400 |
|
|||
|
保护型式 |
防爆电保护 |
|
|||
|
接近角 (°) |
18±2 |
|
|||
|
离去角 (°) |
22±2 |
|
|||
|
后悬 (mm ) |
1150±30 |
|
|||
|
轴荷 |
空载(Kg) |
前轴 |
2160±60 |
|
|
|
后轴 |
1740±50 |
|
|||
|
满载(Kg) |
前轴 |
2600±60 |
|
||
|
后轴 |
2140±60 |
|
|||
|
发
动
机 |
型号 |
HN495DZLDFB(A) |
|
型式 |
立式、直列、水冷、四冲程、高压共轨 |
|
|
燃烧室型式 |
电控喷射 |
|
|
额定功率/转速 (kW/min) |
30/2400 |
|
|
最大扭矩 (N ·m) |
167 |
|
|
燃油消耗率 (g/kW ·h) |
≤220 |
|
|
起动方式 |
防爆电起动 |
|
|
冷却系统 |
强制水冷 |
|
|
传 动 系 统 |
变矩器 |
变矩器 (组合式，变矩器与变速器组合) |
|
传动轴 |
两根，分别为管状、开式、有两个万向节 |
|
|
差速器 |
对称式锥齿轮轮间差速器 |
|
|
半轴 |
全浮 |
|
|
车轮 (前轮/后轮) |
轮胎规格 |
6.50-16 |
|
轮胎气压 |
0.7MPa |
|
|
制动 系统 |
脚制动型式 |
后桥轮边制动器 ，湿式失效安全型 |
|
手制动型式 |
后桥轮边制动器 ，湿式失效安全型 |
|
|
转向 系统 |
型式 |
全液压转向器 |
|
电 器 系 统 |
矿用隔爆型柴油机车用发电机 |
FB600/28 |
|
柴油机车用隔爆型起动机 |
ZBQ-7.8/24 |
|
|
DGY1-30/24L |
||
|
矿用柴油机车保护装置 |
ZCB24 |
|
|
矿用隔爆型锂离子蓄电池电源 |
DXBL2560/25.6Q |
|
|
矿用隔爆型柴油机车用控制箱 |
KXB-2.4/24C |
