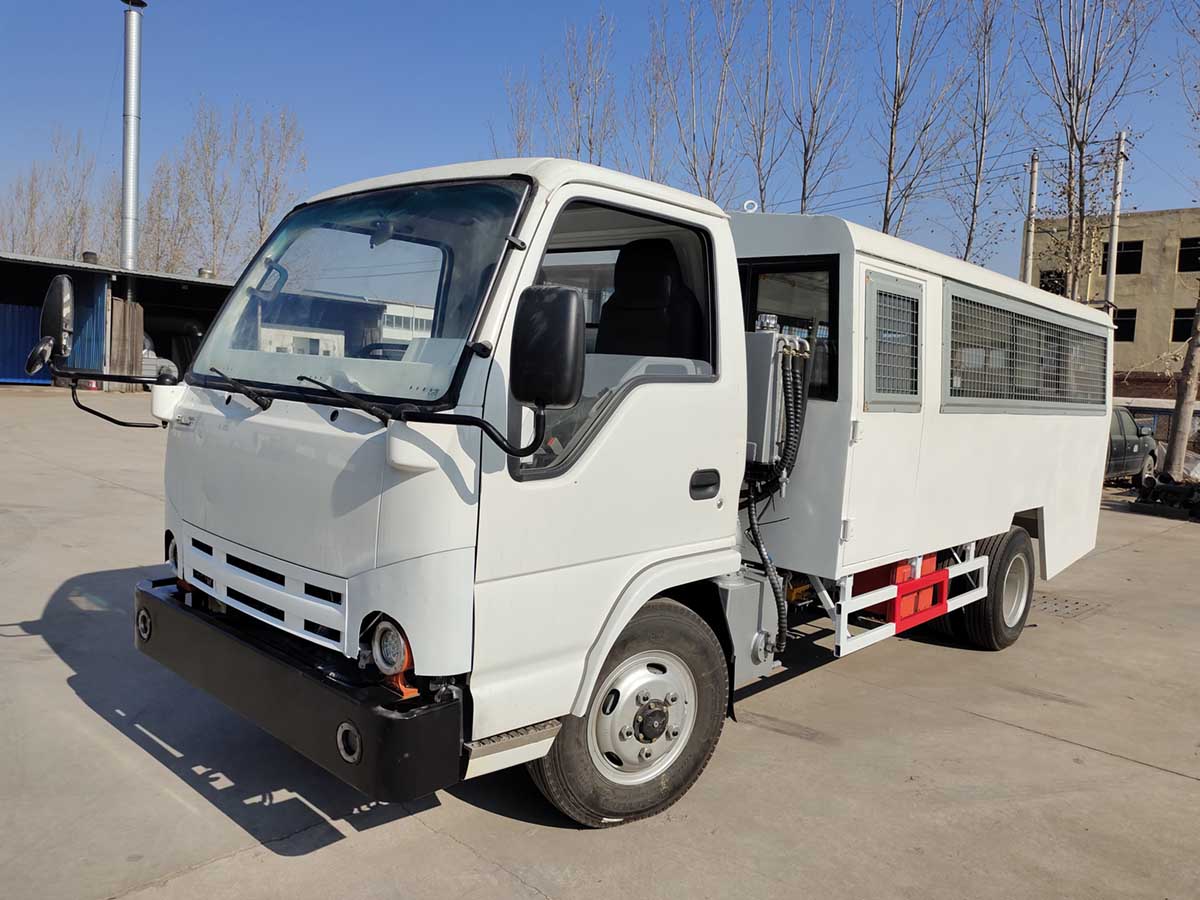

WC19RJ(B)防爆柴油机无轨胶轮车
WC19RJ(B)五十铃人车技术参数
|
项 目 |
主要技术参数 |
备注 |
|||
|
型号 |
WC19RJ(B) |
|
|||
|
整备质量（kg） |
4350±100 |
|
|||
|
额定乘员（人） |
19 |
|
|||
|
外形尺寸（长×宽×高）（mm） |
(6170±150)×(1920±50)×(2250±50) |
|
|||
|
轴距（mm） |
3360±50 |
|
|||
|
前轮距（mm） |
1500±40 |
|
|||
|
后轮距（mm） |
1420±40 |
|
|||
|
最小离地间隙 （满载,mm） |
180±15 |
|
|||
|
爬坡能力（°） |
14 |
|
|||
|
各档速度（km/h） |
Ⅰ档 |
8±0.5 |
|
||
|
Ⅱ档 |
14±1 |
|
|||
|
Ⅲ档 |
22±2 |
|
|||
|
R档 |
8.5±0.5 |
|
|||
|
最小通过能力半径（mm） |
内：4450±120，外7500±120 |
|
|||
|
最大牵引力（kN） |
20 |
|
|||
|
传动方式 |
机械传动 |
|
|||
|
制动型式 |
行车(紧急/停车制动) |
四轮制动、弹簧制动、液压释放、湿式制动器 |
|
||
|
驱动形式 |
后驱动 |
|
|||
|
燃油箱容量（L） |
90 |
|
|||
|
防爆柴油机型号 |
HN495DZLDFB(A) |
|
|||
|
防爆柴油机功率（kW） |
30 |
|
|||
|
防爆柴油机额定转速（r/min） |
2400 |
|
|||
|
保护型式 |
防爆电保护 |
|
|||
|
接近角（°） |
23±2 |
|
|||
|
离去角（°） |
20±2 |
|
|||
|
后悬（mm） |
1770±40 |
|
|||
|
轴荷 |
空载(Kg) |
前轴 |
1900±50 |
|
|
|
后轴 |
2450±50 |
|
|||
|
满载(Kg) |
前轴 |
2400±50 |
|
||
|
后轴 |
3280±50 |
|
|||
|
发 动 机 |
型号 |
HN495DZLDFB(A) |
|
型式 |
立式、直列、水冷、四冲程 |
|
|
燃烧室型式 |
高压共轨 |
|
|
额定功率/转速（kW/min） |
30/2400 |
|
|
最大扭矩（N·m） |
300 |
|
|
燃油消耗率（g/kW·h） |
≤245 |
|
|
起动方式 |
防爆电起动 |
|
|
冷却系统 |
强制水冷 |
|
|
传 动 系 统 |
离合器型式 |
单片、干式周布弹簧防爆离合器 |
|
传动轴 |
单根、管状、开式、有两个万向节 |
|
|
差速器 |
对称式锥齿轮轮间差速器 |
|
|
半轴 |
全浮 |
|
|
车轮 （前轮/后轮） |
轮胎规格 |
7.50-16LT |
|
轮胎气压 |
0.7MPa |
|
|
制动 系统 |
行车制动 |
弹簧制动、液压释放、湿式制动器 |
|
紧急、停车制动 |
弹簧制动、液压释放、湿式制动器 |
|
|
转向 系统 |
型式 |
机械、蜗轮蜗杆式转向器 |
|
转向拉杆 |
后置梯形转向传动机构 |
|
|
电 器 系 统 |
矿用隔爆型柴油机车用发电机 |
FB600/28 |
|
矿用隔爆型锂离子蓄电池电源 |
DXBL2560/25.6Q |
|
|
柴油机车用隔爆型起动机 |
ZBQ-7.8/24 |
|
|
矿用柴油机车保护装置 |
ZCB24 |
|
|
矿用柴油机燃油喷射电控装置 |
ZCDP24G |
|
|
矿用隔爆型柴油机车用控制箱 |
KXB-2.4/24C |
|
|
矿用隔爆型机车LED机车灯 |
DGY1-30/24L |
